北京填料托架

北京填料托架

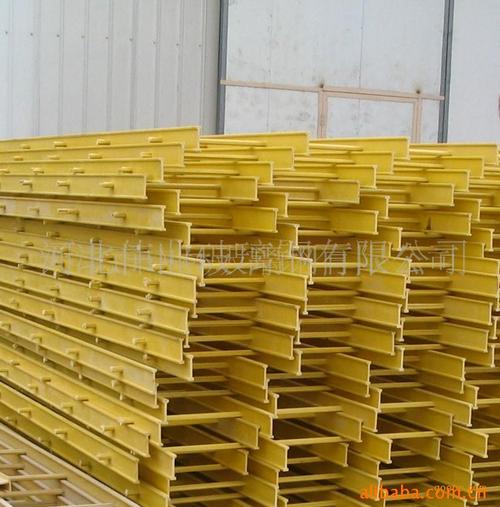

北京填料托架安裝在填料塔內，用于支撐填料，填料是填料塔必不可少的內部部件。舊的包裝支架大多是鑄鐵支架，重量大，容易生銹，使用壽命短。隨著技術的進步，玻璃鋼包裝支架相繼被采用。該包裝支架由若干橫向等距排列的支撐架和若干縱向等距排列的連接桿組成，連接桿上設有若干連接孔，每個連接桿通過相應的連接孔縱向穿過若干等距排列的支撐架。但是填料塔內部環境特殊，經常發生脫膠現象，使得填料支架分散，影響其對填料的支撐效果。

為了解決上述技術問題，本實用新型的填料塔用填料支架包括多個沿橫向排列的工字形截面的支撐梁和多個沿縱向排列的用于定位每個支撐梁的定位部件，每個支撐梁的腹板上設有多個方孔， 定位組件包括插入方孔中的上定位桿和下定位桿，上定位桿上設有與各支撐梁腹板連接的定位槽。 上定位桿和下定位桿的橫截面為正方形，方孔的高度為h，定位槽底部到上定位桿底部的厚度為a，下定位桿的厚度為b，其中h、a和b滿足：h=ab，上定位桿和下定位桿的寬度等于方孔的寬度

本發明的填料塔用填料支架，在支撐梁的腹板上等距設有方孔，在上定位桿上等距設有定位槽。
